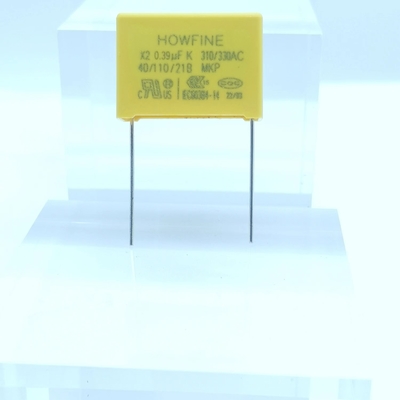

El MPX MKP de la prueba del voltaje metalizó los condensadores X2 0.39uf de la película del polipropileno

MKP/MPX metalizó el condensador 394k/310V E4 P22.5mm de la película del polipropileno

^{INFORMACIÓN DE PRODUCTO}

^{Introducción:}

^{1. condensadores de la seguridad: Alta estabilidad}

^{2. no inductor.}

^{3. características autoregenerables.}

^{4. estuche de plástico, resina de epoxy llenada, caja hecha del material resistente solvente.}

^{5. excelente para utilizado en el acoplamiento, el línea-por-paso, y la a través--línea de la antena. Uso donde está crítico el tamaño.}

^{6. estándar probado: IEC384-14, EN 132 400, UL 1414, CSA C22.2 DEL ESTRUENDO}

^{7. seguridad aprobada (UL. ENEC. CQC)}

^{8.  El alambre de ventaja adopta la lata estañada y envuelve para arriba el alambre de cobre, usando la resina de epoxy ignífuga}

^{encapsulación en       la cáscara plástica, funcionamiento ignífugo alcanza el grado UL94V-0.}

^{Especificaciones}

^{1. temperatura de funcionamiento: -40°C ~ +110°C}

^{2. gama de la capacitancia: 0,01uF ~3.3uF}

^{3. capacitancia el tolerance±5% (J), ± el 10% (K), ± el 20%(M)}

^{4. voltaje clasificado: 310VAC, 330VAC}

^{5. factor de disipación: 0.1%MAX EN 1KHz,°C 25}

^{6. prueba del voltaje: 2100VDC 1Sec (°C) 20}

^{7.   Resistencia de aislamiento:}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/uF (C>0.33uF) EN el°C 25}

^{8. resistencia: El voltaje 344VAC de} la ^{prueba será solicitado 1000 horas en la cámarade 85°C. Durante este período,}

^{1000VAC 60HZ para a        período de 0.1Sec ser aplicado una vez cada hora. Después de la prueba. EL ΔC/C≤10%, EL ΔDF≤0.04%,}

^{El ΔIR≥50% del valor especificado.}

	1	Tamaño pequeño.
	2	Widetemperature, contenido de irritación DF de la frecuencia con alta estabilidad.
	3	De gran intensidad soporta fuerza extremadamente highdielectric.
	4	Estabilidad a largo plazo del trabajo.
	5	Grado del fuego: UL94V-0.6.
	6	Hay autoregenerable.
	7	Ampliamente utilizado con los jumpercircuits de la fuente de alimentación, puente, el acoplamiento de la antena y otros sitios de interferencia.
	8	Puede soportar la presión.

^{ESPECIFICACIÓN DEL TAMAÑO}

Uso

ventaja para el uso en la línea puente, el acoplamiento de la antena, la a través--línea y circuitos del asesino de la chispa.
Disponible para el filtro emi.
Usos de la fuente de alimentación que cambian.
Dispositivos de las máquinas de negocio, por ejemplo: máquinas sumadoras, pantallas de ordenador y monitores…
Aparatos electrodomésticos, por ejemplo: mezcladores, fans, amoladoras de café, reproductor de DVD, audio y circuitos de la TV…
Dispositivos del tiristor y del triac, por ejemplo: amortiguadores…

Prueba de los condensadores de la seguridad

(1) puesto que la capacidad de condensadores electrolíticos es mucho más grande que la de condensadores fijos ordinarios, los condensadores de la seguridad de JEC deben utilizar las gamas apropiadas para diversas capacidades al medir. Según experiencia, en general, la capacitancia entre 1~47μF se puede medir con el fichero de R×1k, y la capacitancia más grande que 47μF se puede medir con el fichero R×100.

(2) conecta la ventaja de prueba roja del multímetro con el polo negativo, y la ventaja de prueba negra con el polo positivo. En el momento de contacto, el indicador del multímetro primero desvía una desviación grande a la derecha (la misma barrera potencial eléctrica, cuanto más grande es la capacidad, cuanto mayor es el oscilación), y en seguida desvía gradualmente a la izquierda hasta que pare en cierta posición. El valor de la resistencia en este tiempo es la resistencia delantera de la salida del condensador electrolítico, que es levemente más grande que la resistencia reversa de la salida.

La experiencia práctica muestra que la resistencia de la salida de condensadores electrolíticos debe generalmente ser sobre varios cientos kΩ. Si no, no trabajará correctamente. Si no hay carga en las direcciones positivas y negativas durante la prueba, el indicador no se mueve.

Esto significa que ha desaparecido la capacidad o el circuito interno está quebrado; si la resistencia medida es pequeña o cero, significa que el condensador tiene una corriente grande de la salida o ha sido dañado por avería. Puede ser utilizado no más.

(3) para los condensadores electrolíticos con los polos positivos y negativos desconocidos, el método antedicho de medir resistencia de la salida se puede utilizar para juzgar. Es decir, la primera medida la resistencia de la salida arbitrariamente, recuerda su tamaño, y entonces cambiar la pluma del metro para medir un valor de la resistencia. El que está con el valor más grande de la resistencia en las dos medidas es el método positivo de la conexión.

Específicamente, la ventaja de prueba negra está conectada con el polo positivo, y la ventaja de prueba roja está conectada con el polo negativo. Entonces utilice el engranaje de la resistencia del multímetro y el método de carga positivo y negativo del condensador electrolítico, y según el tamaño del indicador que balancea a la derecha, la capacidad del condensador electrolítico puede ser estimada.
